타이어 외관 사이드월 구성 요소와 의미

타이어 외관 측면 표기 글자와 의미

728x90

---

외관 표시 방법

• 타이어의 사이드월은 타이어 내부 구조를 보호하고 코너링 등의 성능을 담당하며, 타이어의 종류, 규격, 구조, 패턴, 상표명 등 상세 정보가 표시되어 있습니다.

---

브랜드명

---

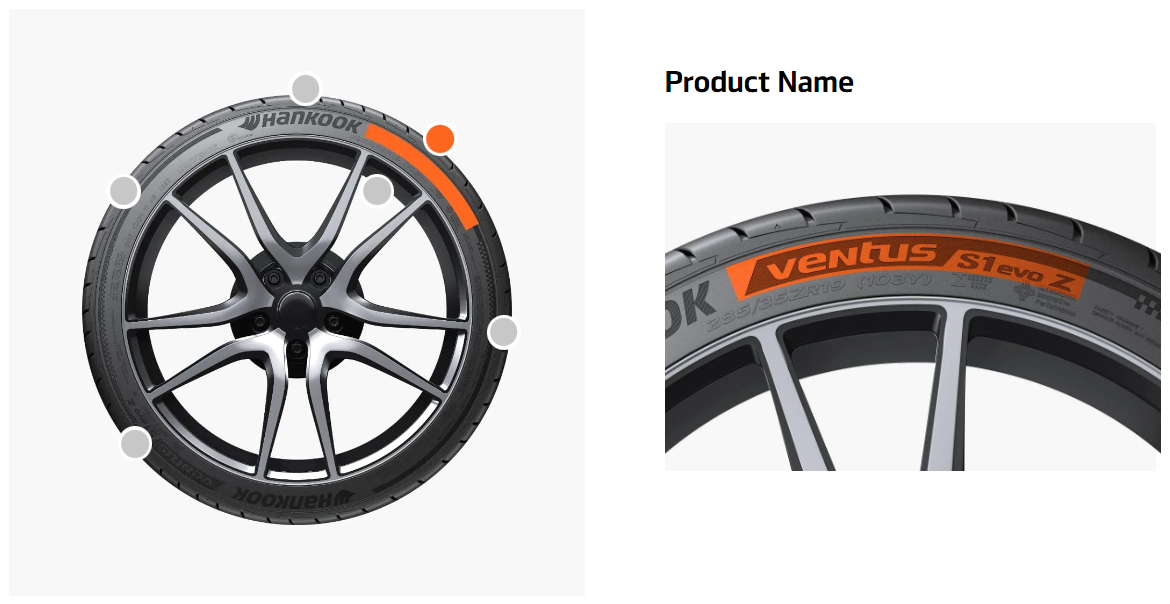

제품명

---

안전수칙(Safety Warning)

• 타이어 사용시 주의 해야 할 점을 안내한 표기 입니다.

---

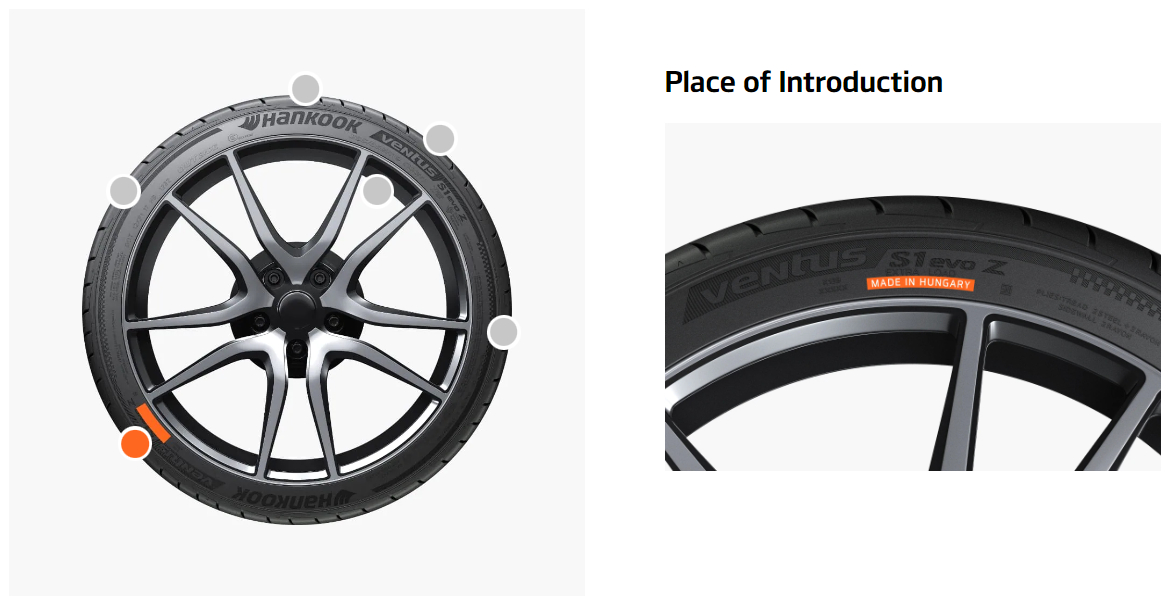

원산지 표시(Place of Introduction)

• 타이어 제조 지역에 대한 표기 입니다.

---

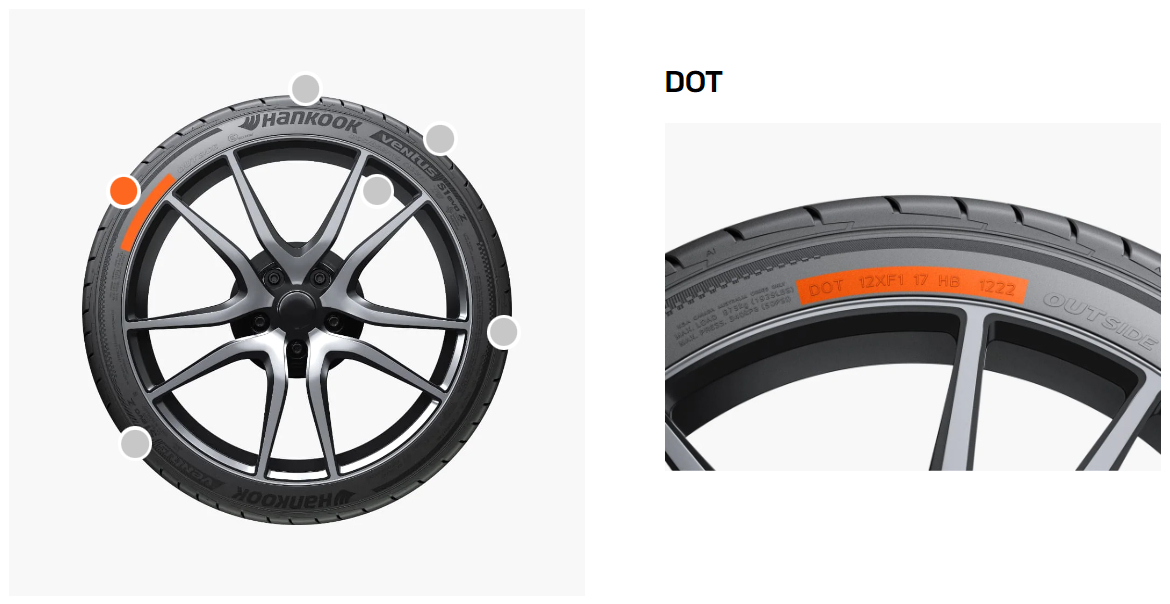

DOT(Department of Transportation)

DOT 12XF1 7 HB 1222

• DOT : Department of Transportation
• 12X : 제조 공장 코드
• F1 : 사이즈 코드
• 17 : 패턴 코드
• HB : 브랜드 코드
• 1222 : 제조주차
  EX) 1222 : 2022년 12주차에 제조된 타이어

728x90

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."

---

타이어 규격

• 타이어 규격 표기는 차량별로 다르며, 타이어의 폭(Width), 편평비(Aspect Ratio), 림 경 및 하중지수(Load Index)와 속도표시(Speed Symbol) 등 타이어의 성능을 표기하는 기호와 숫자로 구성되어 있습니다.

255 / 45 R 20 (103Y)

• 255
  - 타이어를 표준 림(Rim)에 장착하고 규정의 공기압을 충전한 후 하중을 가하지 않은 상태에서 타이어 측면의 프로텍트라인 및 문자 등을 포함하는 사이드월 간의 최대 직선거리
• 45
  - 타이어 높이와 총폭의 비율
  - 편평비 = (타이어 높이) / (총 폭) X 100
• 20
  - 림 플랜지(Rim Flange)에 접하는 림 베이스(Rim Base) 간 최대 지름(타이어 내경과 동일) - 단위: 인치(inch)
• 103
  - 타이어 하중지수
• Y
  - 타이어 속도 표시



※ 타이어 하중지수별 최대 하중 / 속도 표시별 최대 속도

타이어 하중 지수별 최대 하중 / 속도 표시별 최대 속도

※ 출처 : 한국타이어 홈페이지

---
