이와타 규격 철 웨이브 와셔 외형도 / 치수

이와타 규격 철 웨이브 와셔 외형도 / 치수

---

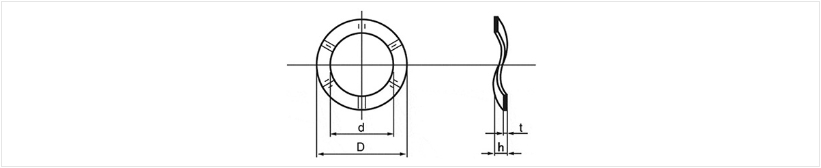

이와타 규격 철 웨이브 와셔 외형도

300x250

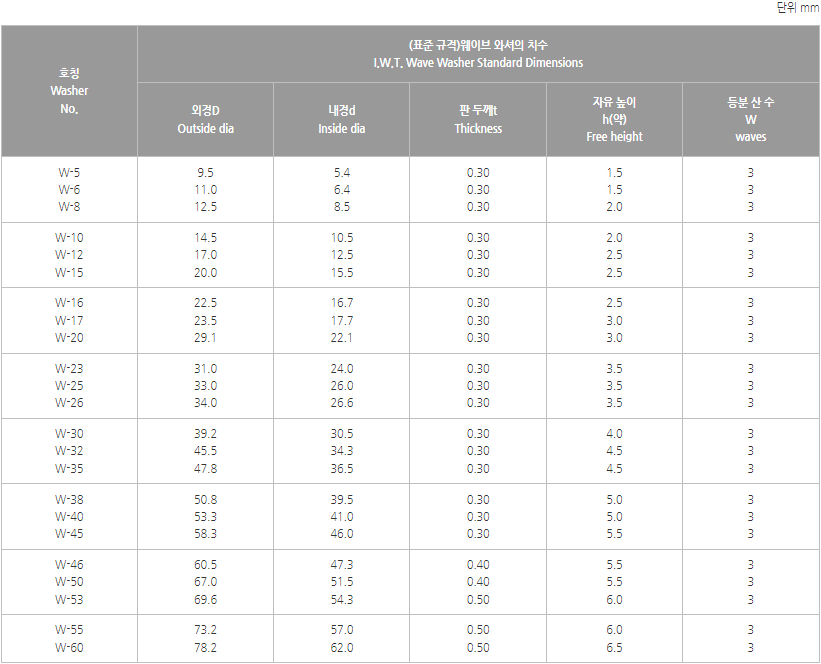

이와타 규격 철 웨이브 와셔 치수

728x90

호칭 Washer No.	(표준 규격)웨이브 와셔의 치수 I.W.T. Wave Washer Standard Dimensions
	외경 D Outside dia	내경 d Inside dia	판 두께 t Thickness	자유 높이 h(약) Free height	등분 산 수 W waves
W-5 W-6 W-8	9.5 11.0 12.5	5.4 6.4 8.5	0.30 0.30 0.30	1.5 1.5 2.0	3 3 3
W-10 W-12 W-15	14.5 17.0 20.0	10.5 12.5 15.5	0.30 0.30 0.30	2.0 2.5 2.5	3 3 3
W-16 W-17 W-20	22.5 23.5 29.1	16.7 17.7 22.1	0.30 0.30 0.30	2.5 3.0 3.0	3 3 3
W-23 W-25 W-26	31.0 33.0 34.0	24.0 26.0 26.6	0.30 0.30 0.30	3.5 3.5 3.5	3 3 3
W-30 W-32 W-35	39.2 45.5 47.8	30.5 34.3 36.5	0.30 0.30 0.30	4.0 4.5 4.5	3 3 3
W-38 W-40 W-45	50.8 53.3 58.3	39.5 41.0 46.0	0.30 0.30 0.30	5.0 5.0 5.5	3 3 3
W-46 W-50 W-53	60.5 67.0 69.6	47.3 51.5 54.3	0.40 0.40 0.50	5.5 5.5 6.0	3 3 3
W-55 W-60	73.2 78.2	57.0 62.0	0.50 0.50	6.0 6.5	3 3

※ 출처 : 한국미스미 홈페이지
