드릴 형상 및 특징

드릴 형상 및 특징

728x90

---

드릴 형상 및 특징

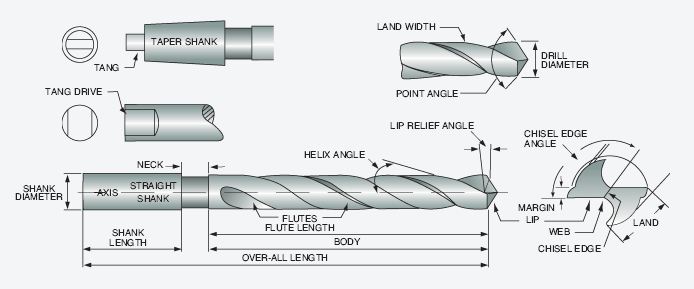

기본 구성 요소

• 자루(SHANK) : 체결되고 구동되는 부위, 스트레이트와 테이퍼로 구분된다.
• 몸체(BODY) : 자루 또는 목(NECK) 부위에서 립(LIP)의 최외곽 모서리까지의 거리
• 날끝(POINT) : 웨브(WEB)와 랜드(LAND)끝 부위에서 이루어지고 드릴 절삭날의 끝부분이다.

728x90

드릴 절삭력

• 회전력(TORQUE) : 기계 전체 동력의 90%정도를 차지하며 이송속도(FEED)와 절삭속도(CUTTING SPEED)에 영향을 준다.
• 추력(THRUST) : 드릴직경과 이송속도에 따라 변하며 특히 웨브(WEB)의 크기와 드릴이 마모되었을 때 증가한다.
• 굽힘(BENDING) : 최초 SET-UP의 잘못으로 드릴이 파손되는 원인이 된다.

---

날끝각(POINT ANGLE)의 특징

• 동일 이송속도일때 90。드릴에서는 길고 얇은 칩이 나오고 135。드릴에서는 짧고 두꺼운 칩이 나온다.
• BURRING : 드릴작업시 추력은 CHISEL 부위에서 약 65%가 발생하며 CHISEL부가 피삭재를 관통할때는 추력이 없어지므로 끝부위에 BURR를 발생시킨다. 따라서 날끝각부 면적이 작을수록 BURR발생이 적다.
