절삭 조건 추천 프리미엄 고속도공구강 HPD 드릴

절삭 조건 추천

---

프리미엄 고속도공구강 HPD 드릴, TIN-COATED

• D4541, D4542 SERIES

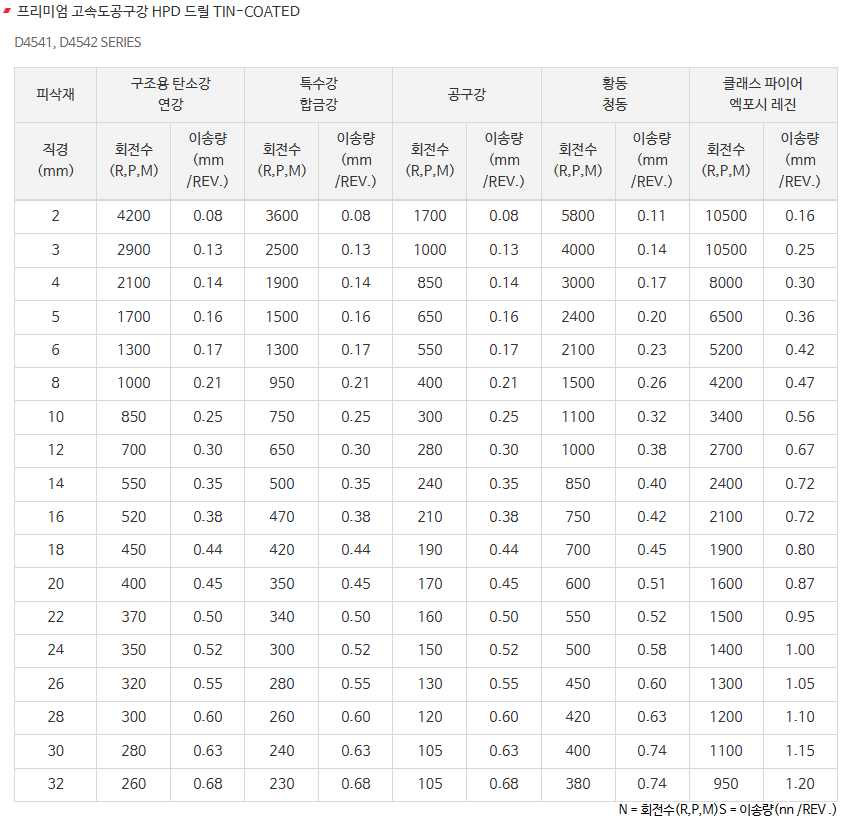

프리미엄 고속도공구강 HPD 드릴 절삭 조건

728x90

피삭재 직경 (mm)	구조연 탄소강 연강		특수강 합금강
	회전수 (R,P,M)	이송량 (mm /REV.)	회전수 (R,P,M)	이송량 (mm /REV.)
2	4200	0.08	3600	0.08
3	2900	0.13	2500	0.13
4	2100	0.14	1900	0.14
5	1700	0.16	1500	0.16
6	1300	0.17	1300	0.17
8	1000	0.21	950	0.21
10	850	0.25	750	0.25
12	700	0.30	650	0.30
14	550	0.35	500	0.35
16	520	0.38	470	0.38
18	450	0.44	420	0.44
20	400	0.45	350	0.45
22	370	0.50	340	0.50
24	350	0.52	300	0.52
26	320	0.55	280	0.55
28	300	0.60	260	0.60
30	280	0.63	240	0.63
32	260	0.68	230	0.68

N = 회전수(R,P,M)S = 이송량(nn /REV .)

728x90

피삭재 직경 (mm)	공구강		황동 청동
	회전수 (R,P,M)	이송량 (mm /REV.)	회전수 (R,P,M)	이송량 (mm /REV.)
2	1700	0.08	5800	0.11
3	1000	0.13	4000	0.14
4	850	0.14	3000	0.17
5	650	0.16	2400	0.20
6	550	0.17	2100	0.23
8	400	0.21	1500	0.26
10	300	0.25	1100	0.32
12	280	0.30	1000	0.38
14	240	0.35	850	0.40
16	210	0.38	750	0.42
18	190	0.44	700	0.45
20	170	0.45	600	0.51
22	160	0.50	550	0.52
24	150	0.52	500	0.58
26	130	0.55	450	0.60
28	120	0.60	420	0.63
30	105	0.63	400	0.74
32	105	0.68	380	0.74

N = 회전수(R,P,M)S = 이송량(nn /REV .)

피삭재 직경 (mm)	클래스 파이어 엑포시 레진
	회전수 (R,P,M)	이송량 (mm /REV.)
2	10500	0.16
3	10500	0.25
4	8000	0.30
5	6500	0.36
6	5200	0.42
8	4200	0.47
10	3400	0.56
12	2700	0.67
14	2400	0.72
16	2100	0.72
18	1900	0.80
20	1600	0.87
22	1500	0.95
24	1400	1.00
26	1300	1.05
28	1200	1.10
30	1100	1.15
32	950	1.20

N = 회전수(R,P,M)S = 이송량(nn /REV .)

※ 출처 : 와이지원 홈페이지
