로크웰 경도 / 비커스 경도/ 브리넬 경도 / 쇼어 경도 / 인장 강도

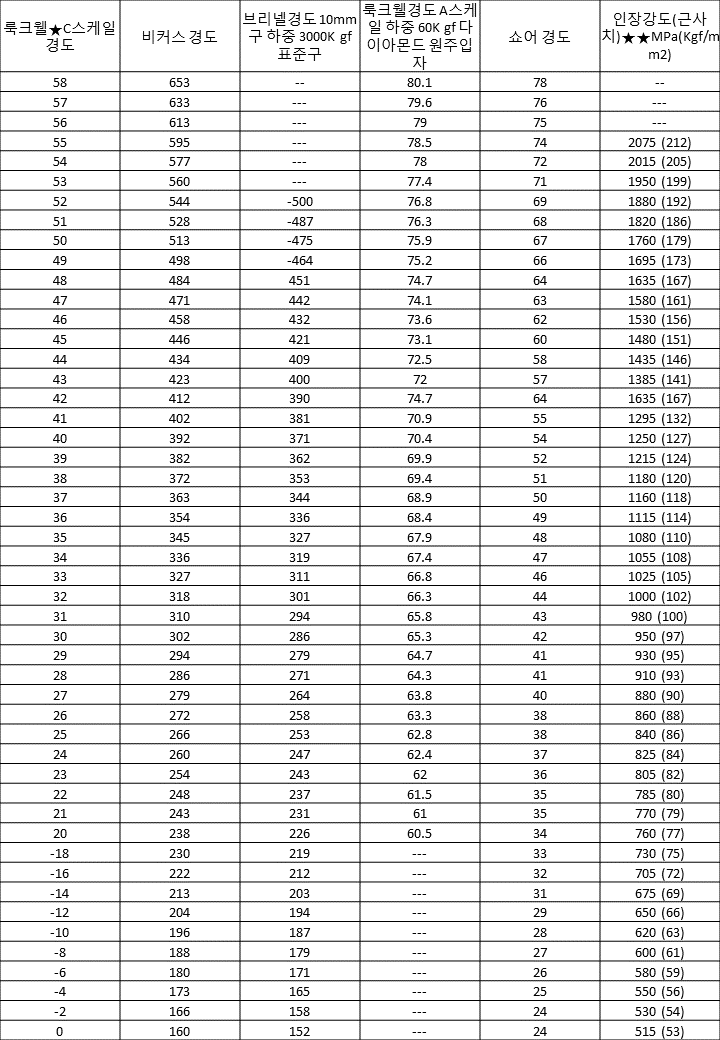

경도 환산표

728x90

로크웰★C스케일경도	비커스 경도	브리넬경도 10mm구 하중 3000K gf 표준구	로크웰경도 A스케일 하중 60K gf 다이아몬드 원주입자	쇼어 경도	인장강도(근사치)★★MPa(Kgf/mm2)
58	653	--	80.1	78	--
57	633	---	79.6	76	---
56	613	---	79.0	75	---
55	595	---	78.5	74	2075 (212)
54	577	---	78.0	72	2015 (205)
53	560	---	77.4	71	1950 (199)
52	544	(500)	76.8	69	1880 (192)
51	528	(487)	76.3	68	1820 (186)
50	513	(475)	75.9	67	1760 (179)
49	498	(464)	75.2	66	1695 (173)
48	484	451	74.7	64	1635 (167)
47	471	442	74.1	63	1580 (161)
46	458	432	73.6	62	1530 (156)
45	446	421	73.1	60	1480 (151)
44	434	409	72.5	58	1435 (146)
43	423	400	72.0	57	1385 (141)
42	412	390	74.7	64	1635 (167)
41	402	381	70.9	55	1295 (132)
40	392	371	70.4	54	1250 (127)
39	382	362	69.9	52	1215 (124)
38	372	353	69.4	51	1180 (120)
37	363	344	68.9	50	1160 (118)
36	354	336	68.4	49	1115 (114)
35	345	327	67.9	48	1080 (110)
34	336	319	67.4	47	1055 (108)
33	327	311	66.8	46	1025 (105)
32	318	301	66.3	44	1000 (102)
31	310	294	65.8	43	980 (100)
30	302	286	65.3	42	950 (97)
29	294	279	64.7	41	930 (95)
28	286	271	64.3	41	910 (93)
27	279	264	63.8	40	880 (90)
26	272	258	63.3	38	860 (88)
25	266	253	62.8	38	840 (86)
24	260	247	62.4	37	825 (84)
23	254	243	62.0	36	805 (82)
22	248	237	61.5	35	785 (80)
21	243	231	61.0	35	770 (79)
20	238	226	60.5	34	760 (77)
(18)	230	219	---	33	730 (75)
(16)	222	212	---	32	705 (72)
(14)	213	203	---	31	675 (69)
(12)	204	194	---	29	650 (66)
(10)	196	187	---	28	620 (63)
(8)	188	179	---	27	600 (61)
(6)	180	171	---	26	580 (59)
(4)	173	165	---	25	550 (56)
(2)	166	158	---	24	530 (54)
(0)	160	152	---	24	515 (53)

• 굵은 글씨체의 숫자는 ASTM E 140 표 1에 준하였습니다. (SAE-ASM-ASTM에 의해 조정하였음)
• 상기 표 ()안의 숫자는 별로 사용되지 않는 범위에 있으므로 참고자료로 사용하시기 바랍니다.
• ()안의 숫자는 JIS Z 8413 & 8438급 환산표를 psi로 환산한 것입니다.
• 1 MPa=1N/mm2

※ 출처 : 와이지원 홈페이지
